美觀的LCD背光燈，大畫面，統一顯示各相、總電力。

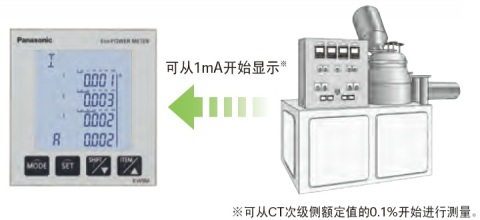

即使是1mA起的小電流，也可顯示。
電源相同，單相2線的情況下，最多可同時測量3電路。

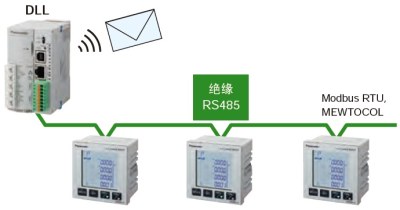

可連接DLL※記錄數據，并實現可視化。
另外，還可通過E-Mail將報警通報到手機等上。
※DLL是 Data Logger Light 的簡稱。
可直接連接已安裝的通用大容量CT(二次邊1A/5A型)，進行測量。
※不能使用電力監控表專用CT。請使用二次邊1A/5A CT。
電力監控表的測量精度不包含CT誤差。使用其他電力監控表系列進行測量時，需要使用2個CT，但是使用KW9M時，只需1個CT即可直接輸入，而測量精度也高于其他電力監控表系列。 |
 |
|
使用可視化軟件，為能源管理提供支持。
通過對消費電力的分析幫助您提高設備利用效率。
- 關于KW Watcher軟件的獲取敬請聯系各地營業分公司。
|

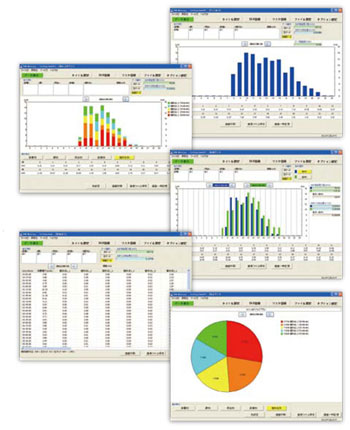

能源管理使DLL收集到的數據實現圖表化的軟件。
■ 設備累計用能柱狀圖、餅圖
■ 時間段、各設備用能比較圖
■ 數值顯示功能
■ 圖表自動更新功能
※使用KW Watcher時，不能同時將3相顯示為圖表(最多可顯示2個比較圖表。)
|
|

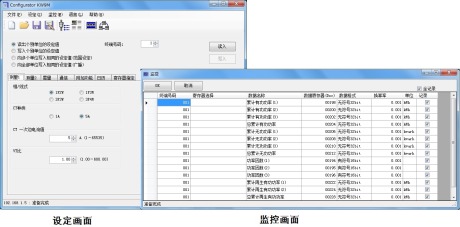

可以簡易地在PC上設置動作設定軟件Configurator KW9M
■KW9M 電力監控表各種設定值的確認、變更
- 因為可以同時對多臺KW9M電力監控表進行設定，節省了分別對每臺進行設定的時間。
- 讀取1臺KW9M電力監控表設定值，可以對其余的KW9M電力監控表進行拷貝。
- 可以選擇任意的寄存器號碼設定KW9M電力監控表。
■KW9M 電力監控表測量值的監控、記錄功能
簡易需量功能。還對應海外需求!
當前需量或者預測需量達到已設定的需量目標值以上時，將會報警輸出，通知客戶，有助于削減電費。
配備有國內需量、以IEC規格為準的兩種需量功能，在國外也可使用。
※KW9M標準型是依據IEC規格只搭載了需量測量功能。

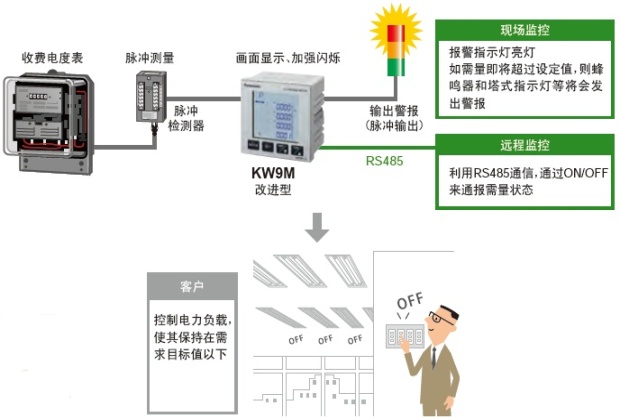

系統構成示例 |
 |
| ※ |
請將簡易需量用作參考值。因該功能所使用的時刻為電力監控表的設定時刻，因此可能會與電力公司管理的30分鐘最大需求用電量(需量電度表)所顯示的時刻有所不同。 |
| ※ |
還對應CT輸入(電力測量)。 |
|
|
諧波測量
各種變頻設備、熒光燈照明等均容易產生諧波。
造成精密機器等發生誤動作。
 |
| ※KW9M標準型僅限搭載THD測量功能。 |
|

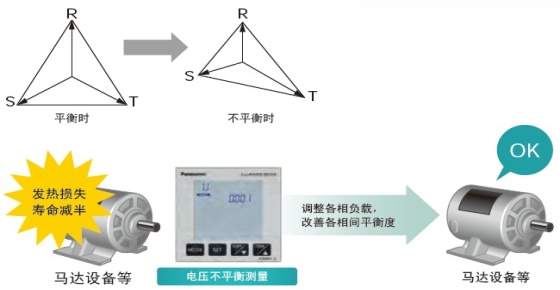

相間不平衡改善 [高功能型]
變壓器采用V形連接或者存在加熱器等不平衡時，易引起各相電壓不平衡，造成馬達等扭矩不足，發熱并壽命縮短。

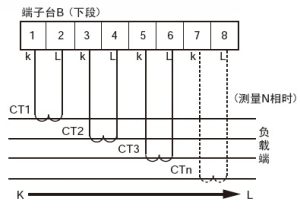

如使用改進型，還可利用第四個CT測量N相。[高功能型]

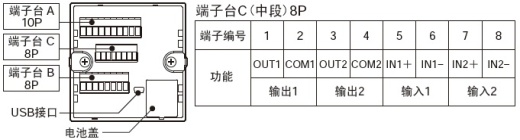

配備I/O，對應各種輸入輸出[高功能型]
脈沖輸入2點
同時對電力量以外的數據(生產量、流量等)進行測量。
采用時鐘校準的觸發輸入，可實現時間同步。
脈沖輸出2點
采用PhotoMOS輸出，還可連接對應NPN輸入和PNP輸入
的設備。
配備豐富的記錄功能
[高功能型]
| 項目 |
記錄數 |
測量值的月份最大值
月份最小值
(帶時間戳※) |
電力 |
12個月 |
| 電流 |
12個月 |
| 電壓 |
12個月 |
| 功率因數 |
12個月 |
| 電源頻率 |
12個月 |
| 電流不平衡度 |
12個月 |
| 電壓不平衡度 |
12個月 |
最大需量
(有功功率、無功功率、視在功率、反向有功功率、反向無功功率、電流)
(帶發生時間的時間戳) |
12個月、過去最大 |
電源品質※
(帶活動發生時刻、
發生期間的時間戳) |
瞬間停電 |
最多10個記錄 |
| 過壓 |
最多10個記錄 |
| 欠壓 |
最多10個記錄 |
| 過流 |
最多10個記錄 |
| 欠流 |
最多10個記錄 |
※對于時間戳和電源品質，可利用通信讀取值，并進行確認。無法通過畫面顯示進行確認。
[標準型]
| 項目 |
記錄數 |
最大需量
(有功功率、無功功率、視在功率、反向有功功率、反向無功功率、電流) |
過去最大(各1個記錄) |
